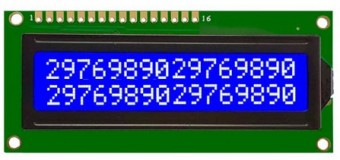

Lcd 16x2 groen 1602a

Het klassieke LCD1602 display met groene backlight. Het display bestaat uit 2 regels van elk 16 karakters, met een kleine afstand tussen de karakters en regels in. Elk karakter wordt gevormd door een matrix van 5 x 8 dots.
Naast de standaard tekenset die in de display voorgeprogrammeerd zit, kunnen er tot 8 eigen karakters gemaakt worden

Het scherm kan in 4-bits of 8-bits modus aangestuurd worden met 4 of met 8 paralelle datalijnen. In de 8-bits modus gaat de data 2 keer zo snel, maar de meesten zullen liever 4 datalijnen willen besparen. Er is een geschikte library standaard bij Arduino inbegrepen: LiquidCrystal.

Specificaties:
– Type: LCD 16×2 karakters
– Karaktergrootte: 5×8 dot matrix
– Controller: HD44780 of equivalent
– Backlight: groen (backlight led is voorzien van 100R weerstand)

Pinout:
1 – VSS: Ground
2 – VDD: +5V
3 – V0: Contrast (potmeter/voltage verdeler)
4 – RS: Registry select
5 – RW: Read/write select (ground)
6 – E: Read/write enable
7..14 – D0..D7: Data bits 0 t/m 7
15 – A: Anode backlight (3.3V/5V evt via weerstand)
16 – K: Kathode backlight (ground)
