KatRuud 16x Stereo encoder v4.3 DIY kit

Voor de gevorderde zelfbouwer hebben we een hele mooie kit beschikbaar naar origineel ontwerp van KatRuud.

Deze kit bevat een uitstekende MPX clipper on board.

Deze kit is een 5 sterren bouwpakket, dit houdt in dat je hier niet aan moet beginnen als je niet voldoende bouwervaring hebt met het bouwen van ingewikkeldere kits.

Bij deze kit zit GEEN transformator, geen behuizing en geen montagemateriaal.

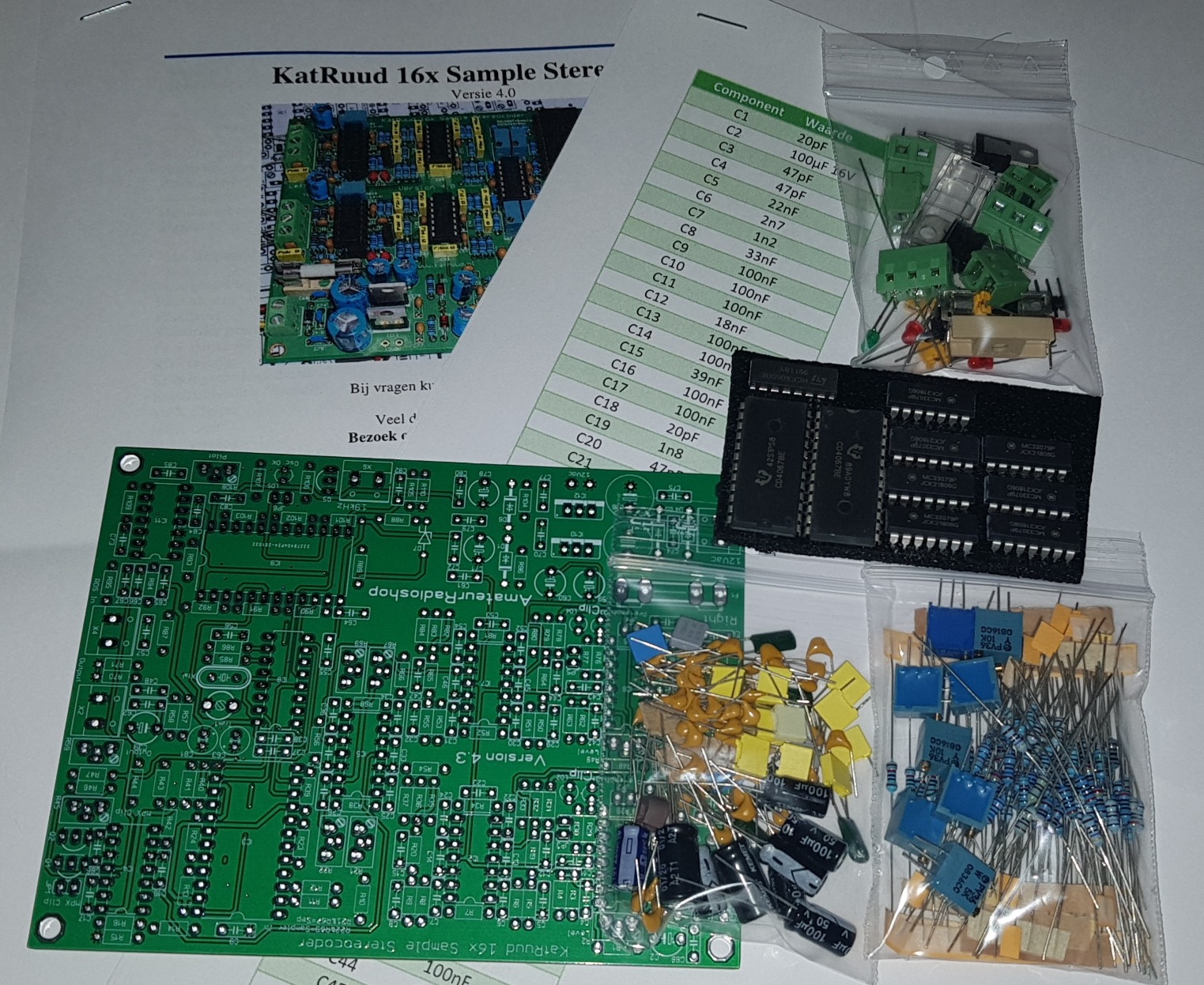

Wat je op de foto kunt zien is bij de kit inbegrepen.

Technische specificaties :

Algemeen: 16x Oversampled kristal gestuurde Stereocoder
Afmetingen print: 10,3 x 13,3 cm

Audio ingang: Balanced/Unbalanced
Audio ingangslevel: Nominaal 0 dB, 2,2Vtt (voor 75 kHz deviation)
Frequentie bereik: 20Hz ... 15kHz
Audio ingangs impedantie: 5 kOhm
Audio Clippers Cliplevel regelbaar, uitschakelbaar d.m.v. jumpers
Pre-Emphase: 50 uSec / Uit (d.m.v. jumpers)
Audio filter: 15 kHz actief brickwall filter, >50dB @ 19 kHz
Harmonische vervorming: <0,1 %
Signaal / Ruis: >73 dB
(door toepassing van “HG low noise op-amps)
X-tal frequentie: Regelbaar
Pilot: 19 kHz +/- 2 Hz (Sinus), uitschakelbaar
Pilot generatie: 16x oversampled
Pilot uitgang t.b.v. RDS 19 kHz, 1Vtt (blokgolf)
Pilot level: Typical 10% (regelbaar)
Subcarrier generatie (38kHz): 16x oversampled
Fase gelijkheid 19kHz <-> 38kHz: 100%
RDS ingang: Unbalanced RDS ingang aansluiting
RDS ingangs impedantie: 10 kOhm
Kanaalscheiding (overall): > -55 dB typical
MPX Clipper Cliplevel regelbaar, uitschakelbaar d.m.v. jumper
MPX filter: Bessel type
MPX uitgang: 1x, regelbaar niveau
MPX uitgangs impedantie: 75 Ohm unbalanced
Voeding aansluiting: 12 V ac (wisselspanning)
Zekering: 250 mA op de print
